oapv, а понял здесь + с 30 контакта снимается. Только без доп.реле ПТФ уже не выключишь.
Редактировалось: 1 раз (Последний: 4 марта 2015 в 15:59)
KS0Y5 42-02d, 5 мест, серый базальт, 5-я 0.756, чип-Паулюс, 215/55/16, 6.5/16 ET40
Посетитель
Медаль
Минеральные Воды
Сообщений: 343
oapv, Спасибо большое! Немного запоздал с предидущим сообщением...
LADA LARGUS RS0Y5 42-02К *691 СЕРЕБРИСТЫЙ*
Посетитель
МедальГрамота
Липецк
Сообщений: 8165
Zmey:
Только без доп.реле ПТФ уже не выключишь.
так это невозможно сделать с любым энергомашевским реле, поэтому и предложены дешевые варианты на обычных реле


ps сейчас уже не помню но вроде как в алгоритме данного реле имеется переход на ручное управление перещелкиванием переключателя
Редактировалось: 1 раз (Последний: 4 марта 2015 в 16:12)
RS0Y5-42-02D, К4М
Посетитель
Медаль
Егорьевск
Сообщений: 262
oapv:
невозможно сделать с любым энергомашевским реле
Вот поэтому использовал 2 пятиконтактных реле и 2 диода, чтобы при поднятом ручнике выключались ПТФ и при включении габаритов работали в штатном режиме.
KS0Y5 42-02d, 5 мест, серый базальт, 5-я 0.756, чип-Паулюс, 215/55/16, 6.5/16 ET40
Посетитель
МедальГрамота
Липецк
Сообщений: 8165
Zmey:
Вот поэтому использовал 2 пятиконтактных реле и 2 диода, чтобы при поднятом ручнике выключались ПТФ и при включении габаритов работали в штатном режиме.
хороший и дешевый вариант
RS0Y5-42-02D, К4М
Посетитель
Медаль
Егорьевск
Сообщений: 262
oapv, я конечно не художник, но вот накидал свою схему
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

P.S. пока рисовал Ваш ответ поменялся:)
KS0Y5 42-02d, 5 мест, серый базальт, 5-я 0.756, чип-Паулюс, 215/55/16, 6.5/16 ET40
Посетитель
МедальГрамота
Липецк
Сообщений: 8165
Zmey:
P.S. пока рисовал Ваш ответ поменялся:)
потому что ручник сразу не увидел)))))
Редактировалось: 1 раз (Последний: 4 марта 2015 в 16:53)
RS0Y5-42-02D, К4М
Посетитель
Медаль
Минеральные Воды
Сообщений: 343

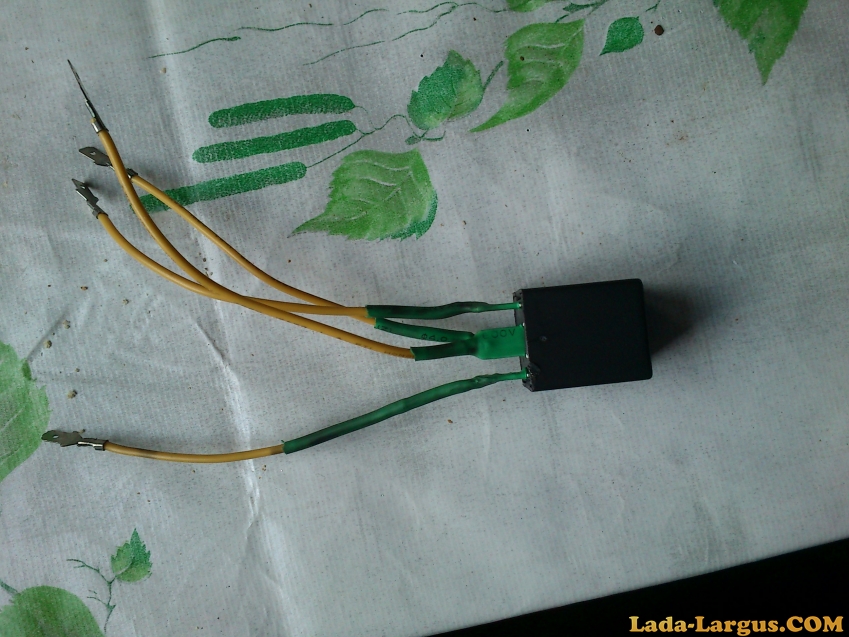

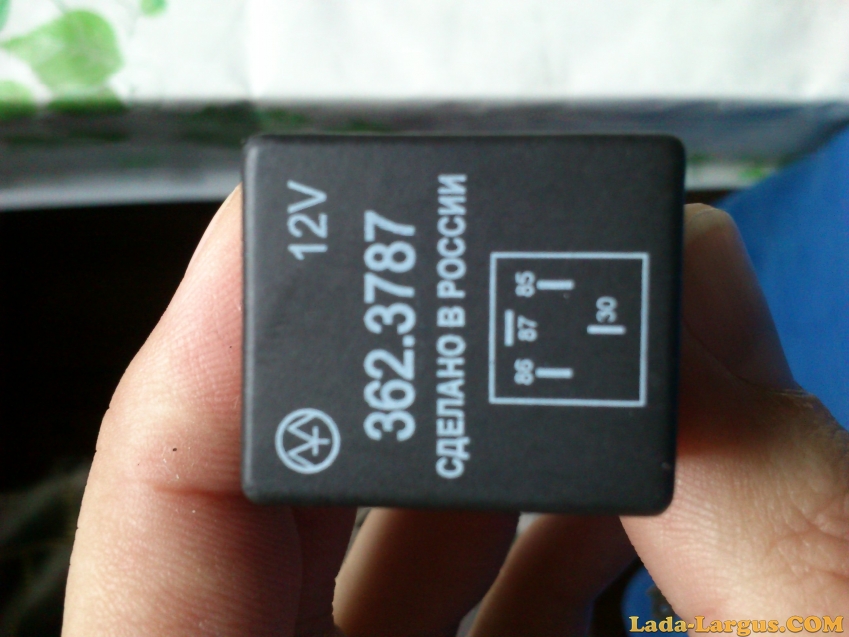

Поставил сегодня реле контроля напряжения вместо штатного реле ПТФ. Переходник не покупал, напаял проводкИ с "папой" и подключил по схеме oapv ( за что ему отдельное Спасибо! ). Птф загораются через 5с. после заводки двигателя, на приборке загорается пиктограмма, если включить габариты и штатный режим ПТФ, то реле выключится и всё будет работать по штату. Чтобы снова включить реле, нужно заглушить ДВС и снова завести. Можно поставить выключатель на 86 контакт и будет возможность управлять реле в ручном режиме. После отключения ДВС - гаснут через 3с.
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

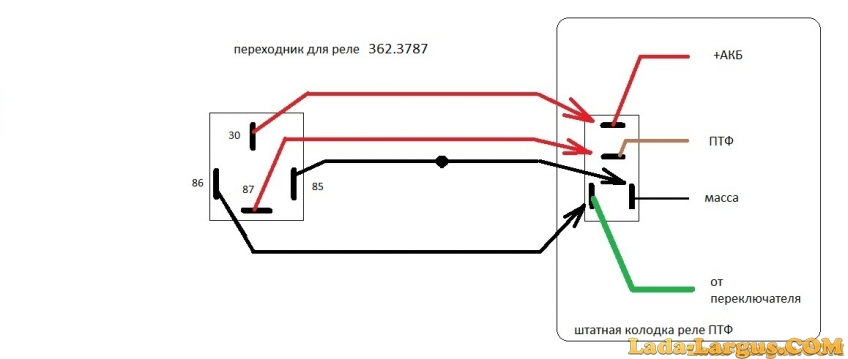

Схема oapv
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
Редактировалось: 1 раз (Последний: 18 марта 2015 в 20:53)
LADA LARGUS RS0Y5 42-02К *691 СЕРЕБРИСТЫЙ*
Посетитель
МедальГрамота
V-donsk
Сообщений: 25662
bataloff.lekha:
ближний будет гореть вместе с дальним
может быть- дальний будет гореть вместе с ближним???
Ближний то должен светить один.
ЛЛ-1.6-16кл.люкс,7 мест. АИ-92, 5я -0.82 (кпп JR549)  +прицеп. .....c пробега 315ткм- кпп JR551.
Пробег 345000км...с 08.2013г.
Посетитель
Медаль
Cамара
Сообщений: 9454
bataloff.lekha:
ближний горит постоянно
Лампочки будут перегорать, да и проводка может вспыхнуть. Не вариант, одим словом.
Чем плоха схема с парой реле?
Renault Logan 1,6 8V 2013 г/в; ГБО AlphaS+Alaska+Rail IG8 HD Alpha; Паулюс Е2_ГБО(шью сам), Свечи NGK LPG 1 (1496). LPG LASERLINE The best for the engine[/ur
Посетитель
Медаль
Дзержинск Ниж. обл.
Сообщений: 500
Перестало работать Энергомашевское реле 719.3777-01, купленное в 2013 г. Как я понимаю, у меня два варианта:
1. Купить такое же 719.3777-01 (но, помниться, где-то давненько была информация, что алгоритм его работы уже другой).
2. Купить реле 362.3787, воткнув его в имеющийся у меня переходник (без подсовывания проводочка к реле бензонасоса).
По нижеописанному сценарию
oapv:

andrey_kmv:
oapv, а как правильнее подключить такую http://www.12v.ru/site.xp/052048049124049048054057124.html релюшку на ПТФ, для использования в качестве ДХО. ПТФ использую и в тёмное время суток.
для данного реле вот схема, используя переходник

Изображение уменьшено. Щелкните, чтобы увидеть оригинал.


Подскажите, правильно ли я рассуждаю.
RS0Y5L, серебристый, 42-02K
Посетитель
МедальГрамота
Липецк
Сообщений: 8165
Iron Felix, есть еще и третий вариант - отрезать и перекоммутировать всего один провод и ПТФ будут зажигаться всегда когда работает генератор

зы а второй вариант не прокатит
Редактировалось: 1 раз (Последний: 28 июня 2019 в 15:15)
RS0Y5-42-02D, К4М
Посетитель
Медаль
Дзержинск Ниж. обл.
Сообщений: 500
oapv:

Iron Felix, есть еще и третий вариант - отрезать и перекоммутировать всего один провод и ПТФ будут зажигаться всегда когда работает генератор

зы а второй вариант не прокатит
Мне нравилось, что ПТФ включались с задержкой. Хотелось бы оставить этот режим.
А почему второй вариант не прокатит, не та распайка в переходнике?
RS0Y5L, серебристый, 42-02K
Посетитель
МедальГрамота
Липецк
Сообщений: 8165
Iron:
А почему второй вариант не прокатит, не та распайка в переходнике?
ставь, это я запамятовал про данное реле
Редактировалось: 1 раз (Последний: 28 июня 2019 в 15:33)
RS0Y5-42-02D, К4М
Посетитель
МедальГрамота
V-donsk
Сообщений: 25662
Iron:
перестало работать
мое работает,ттт.
...тоже по Эдуардовой наводке поставил его.
ЛЛ-1.6-16кл.люкс,7 мест. АИ-92, 5я -0.82 (кпп JR549)  +прицеп. .....c пробега 315ткм- кпп JR551.
Пробег 345000км...с 08.2013г.
Посетитель
Медаль
Дзержинск Ниж. обл.
Сообщений: 500
LarqusMen585:
мое работает,ттт.
Работало-работало, а вдруг заметил, что на приборке лампочка ПТФ не горит. Выключатель пощелкал туда-сюда - всё равно не горит, вышел, посмотрел - действительно не горят. Поставил штатное реле - загорелись. Теперь проблема не забыть включить. Заказал новое реле, жду  car
Редактировалось: 1 раз (Последний: 3 июля 2019 в 15:16)
RS0Y5L, серебристый, 42-02K
Посетитель
Медаль
Дзержинск Ниж. обл.
Сообщений: 500
Iron:
Заказал новое реле, жду
Реле пришло, поставил, работает. Теперь голова не болит заботой включил ПФ или забыл.
Единственный момент, что заказал в Калуге, а там мин. заказ 500 р. (пришлось заказать пластиковый боксик) и доставка. А у нас в автомагазине есть такое-же реле, дороже, но без стоимости доставки в сумме выходит дешевле.
RS0Y5L, серебристый, 42-02K
Посетитель
МедальГрамота
V-donsk
Сообщений: 25662
Я два, себе и другу заказывал, ,чтобы сумма была!
Редактировалось: 1 раз (Последний: 10 июля 2019 в 20:27)
ЛЛ-1.6-16кл.люкс,7 мест. АИ-92, 5я -0.82 (кпп JR549)  +прицеп. .....c пробега 315ткм- кпп JR551.
Пробег 345000км...с 08.2013г.
Посетитель
Медаль
Дзержинск Ниж. обл.
Сообщений: 500
Iron:
Реле пришло, поставил, работает.
Вечером заметил особенность: как стемнело, включил фары, ПТФ вручную выключил. Спустя несколько светофоров заметил, что ПТФ горят. Видимо, на холостых напряжение просаживается ниже уставки включения.
