Искусство идентификации: полный гид по маркировке кабелей и проводов в современной промышленности и быту

Маркировка кабелей и проводов представляет собой систему условных обозначений, надписей и цветовых решений, наносимых на оболочку или прикрепляемых в виде бирок.

Она служит «паспортом» изделия, который сообщает монтажнику, обслуживающему персоналу и конечному пользователю критически важную информацию. Для маркировки кабелей и проводов используются разные изделия, которые доступны в компании Авеза.

Для чего нужна маркировка: безопасность и экономика

Главная цель маркировки — исключение неопределенности. В электротехнике ошибка в выборе проводника или случайное отсоединение не того кабеля может привести к короткому замыканию, пожару или выходу из строя дорогостоящего оборудования. Маркировка обеспечивает следующее:

1. Безопасность при эксплуатации. Когда электрик открывает распределительный щит, где находятся десятки однотипных проводов, только четкие обозначения позволяют ему понять, какая линия находится под напряжением, какая заземлена, а какая ведет к критически важному узлу. Без этого обслуживание превращается в «русскую рулетку» с мультиметром в руках.
2. Колоссальная экономия времени при проведении ремонтных и пусконаладочных работ. Поиск нужного конца кабеля в пучке без маркировки (так называемая «прозвонка») может занимать часы и даже дни в масштабах крупного предприятия. Наличие бирок сокращает это время до нескольких секунд.
3. Соблюдение нормативных требований. Существуют государственные стандарты (ГОСТ), которые жестко регламентируют цветовое и буквенное обозначение жил (например, синий — ноль, желто-зеленый — заземление). Нарушение этих норм делает невозможной сдачу объекта контролирующим органам.

Кому это нужно: от домашних мастеров до системных интеграторов

Сфера применения маркировки кабеля и провода охватывает практически все уровни взаимодействия с техникой:

1. Электрики и монтажники. Для них это базовый стандарт культуры труда. Работа, выполненная без маркировки, считается незаконченной и непрофессиональной. Четкая система обозначений — это подпись мастера, гарантирующая, что любой другой специалист сможет разобраться в системе после его ухода.
2. Системные администраторы и специалисты связи. В серверных комнатах и дата-центрах (ЦОД) плотность кабелей достигает невероятных значений. Маркировка патч-кордов позволяет быстро переключать оборудование, минимизируя время простоя сервисов. Ошибка в одном проводе здесь может парализовать работу целого банка или онлайн-платформы.
3. Службы эксплуатации предприятий. На заводах кабели проходят через агрессивные среды, подвергаются вибрации и нагреву. Маркировка здесь должна быть не просто понятной, но и стойкой, чтобы через 10 лет инженер мог прочитать, какой именно провод питает насос или станок.
4. Частные домовладельцы. Даже в рамках обычной квартиры маркировка в щитке избавляет от необходимости подписывания автоматов карандашом на дверце. Это залог того, что в экстренной ситуации (например, при протечке воды) любой член семьи сможет быстро обесточить нужную зону.

Что используется: материалы и методы маркировки

Современные технологии предлагают широкий арсенал средств для маркировки, выбор которых зависит от условий эксплуатации и бюджета проекта, например:

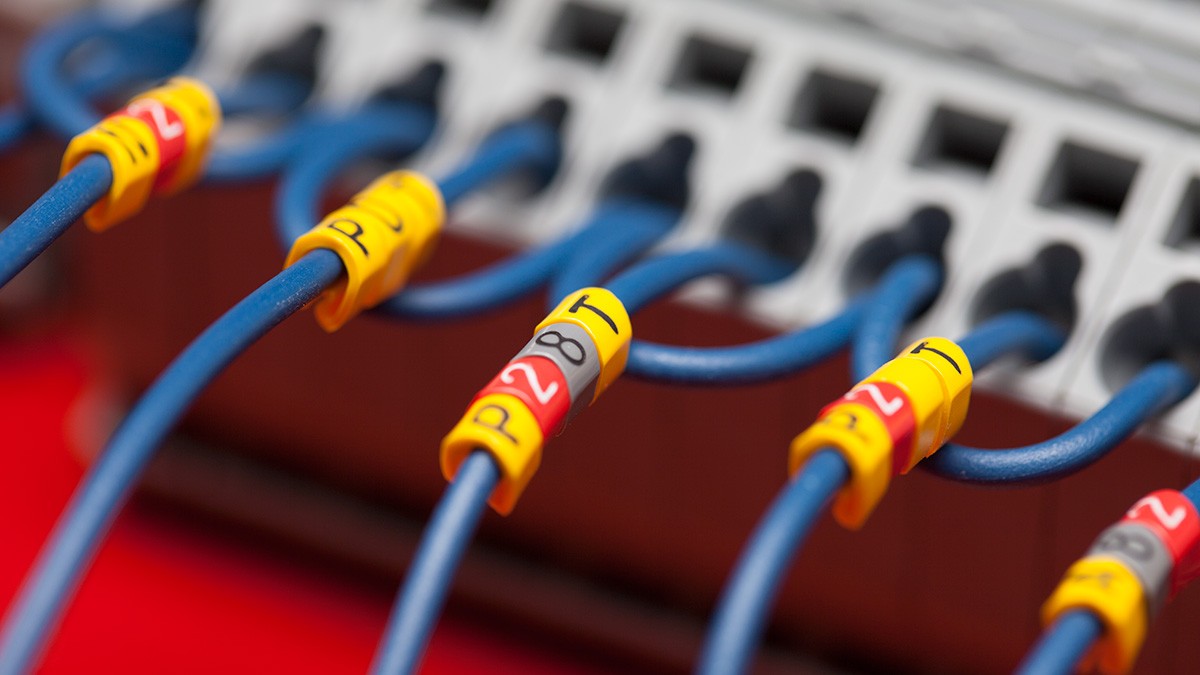

1. Маркировочные кольца и клипсы. Представляют собой пластиковые элементы с нанесенными цифрами или буквами. Они надеваются на провод до или после подключения. Удобство заключается в том, что из отдельных символов можно собрать любой уникальный код. Это долговечный и недорогой способ, идеально подходящий для электрощитов.
2. Термоусадочные трубки. Один из самых надежных методов. На специальную трубку с помощью принтера наносится надпись, после чего она надевается на кабель и нагревается строительным феном. Плотно обхватывает проводник, обеспечивая не только идентификацию, но и дополнительную изоляцию и защиту от влаги. Такую надпись практически невозможно стереть или повредить механически.
3. Кабельные бирки. Классический вариант для магистральных линий. Бирки бывают квадратными, круглыми или прямоугольными, изготавливаются из пластика или металла (для особо суровых условий). Они крепятся к кабелю с помощью стяжек. На бирке указывается тип провода, его начальная и конечная точка, напряжение и марка. Металлические бирки с чеканкой используются в шахтах, на судах и в нефтегазовой отрасли, где пластик может расплавиться или разрушиться.
4. Самоламинирующиеся маркеры. Это специальные наклейки с прозрачным «хвостом». Человек пишет информацию на белой части, оборачивает изделие вокруг кабеля, и прозрачная часть закрывает текст вторым слоем. Это защищает надпись от грязи, масел и трения. Идеально подходит для компьютерных сетей и офисов.

Маркировка кабелей и проводов — не избыточная бюрократия, а фундамент безопасности и эффективности. В эпоху усложнения инженерных систем важность идентификации только растет. Инвестиции в качественные маркировочные материалы и время, затраченное на аккуратное подписание каждой линии, окупаются многократно при первом же ремонте или модернизации системы.
