Где и зачем устанавливаются КРМ на 0,4 кВ, если есть трансформатор 10/0,4 кВ?

На первый взгляд может показаться, что наличие трансформатора 10/0,4 кВ уже обеспечивает все необходимые параметры электроснабжения объекта.

Однако в реальности, чтобы достичь высокого уровня энергоэффективности, избежать штрафов за реактивную мощность и продлить срок службы оборудования, требуется установка дополнительных систем компенсации реактивной мощности (КРМ) на стороне 0,4 кВ. Обоснования для таких решений, как и примеры технической реализации, можно найти на https://megavarm.ru/, где собраны материалы по практическому применению КРМ в низковольтных сетях.

Почему трансформатора недостаточно

Трансформатор 10/0,4 кВ выполняет задачу понижения напряжения до уровня, необходимого для питания низковольтных нагрузок, но он не компенсирует реактивную мощность. Более того, если в сети наблюдается избыток индуктивной нагрузки (асинхронные двигатели, сварочные аппараты, системы вентиляции), трансформатор будет дополнительно нагружаться реактивной составляющей тока. Это приводит к:

• Перегрузке трансформатора без увеличения активной мощности;
• Увеличению потерь;
• Снижению напряжения на выводах;
• Повышенной температуре и износу оборудования;
• Штрафам со стороны энергоснабжающей организации.

Таким образом, без компенсации на стороне 0,4 кВ эффективность работы всей системы электроснабжения снижается.

Где устанавливаются КРМ 0,4 кВ

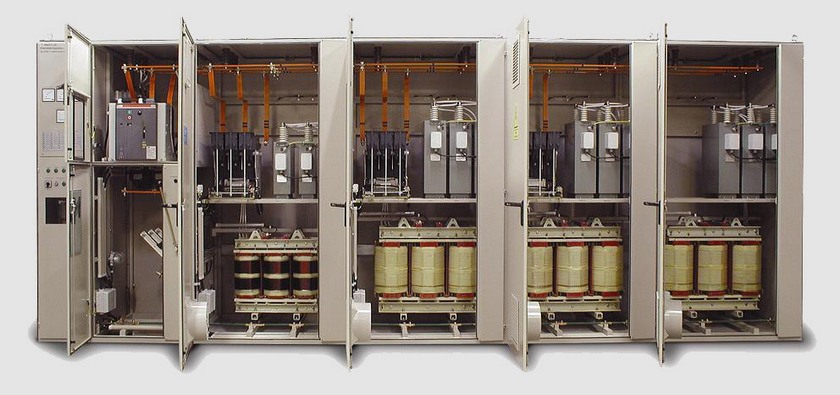

КРМ (установки компенсации реактивной мощности) на напряжении 0,4 кВ размещаются в точках распределения и потребления электроэнергии:

• В главных распределительных щитах (ГРЩ);
• В силовых распределительных устройствах (РУ);
• Непосредственно возле оборудования с выраженной реактивной нагрузкой — например, рядом с насосами, вентиляторами или компрессорами;
• В цехах и участках с технологическим оборудованием, где реактивная мощность неравномерна и меняется в течение суток.

Такое распределение позволяет локализованно компенсировать реактивную нагрузку, снижая поток реактивной энергии по всей системе.

Зачем нужна локальная компенсация на 0,4 кВ

Установка КРМ именно на стороне 0,4 кВ имеет ряд преимуществ:

1. Разгрузка трансформатора

Компенсация "на месте" уменьшает ток, протекающий через обмотки трансформатора. Это позволяет либо снизить его нагрев, либо использовать резерв трансформаторной мощности для других задач.

2. Снижение потерь в сети

Меньшее количество реактивной мощности означает меньшие токи в линиях, а значит — меньше потерь энергии в кабелях и шинопроводах.

3. Повышение напряжения в конце линии

Компенсация ближе к потребителю способствует стабилизации напряжения, что особенно важно для чувствительного оборудования.

4. Гибкость регулирования

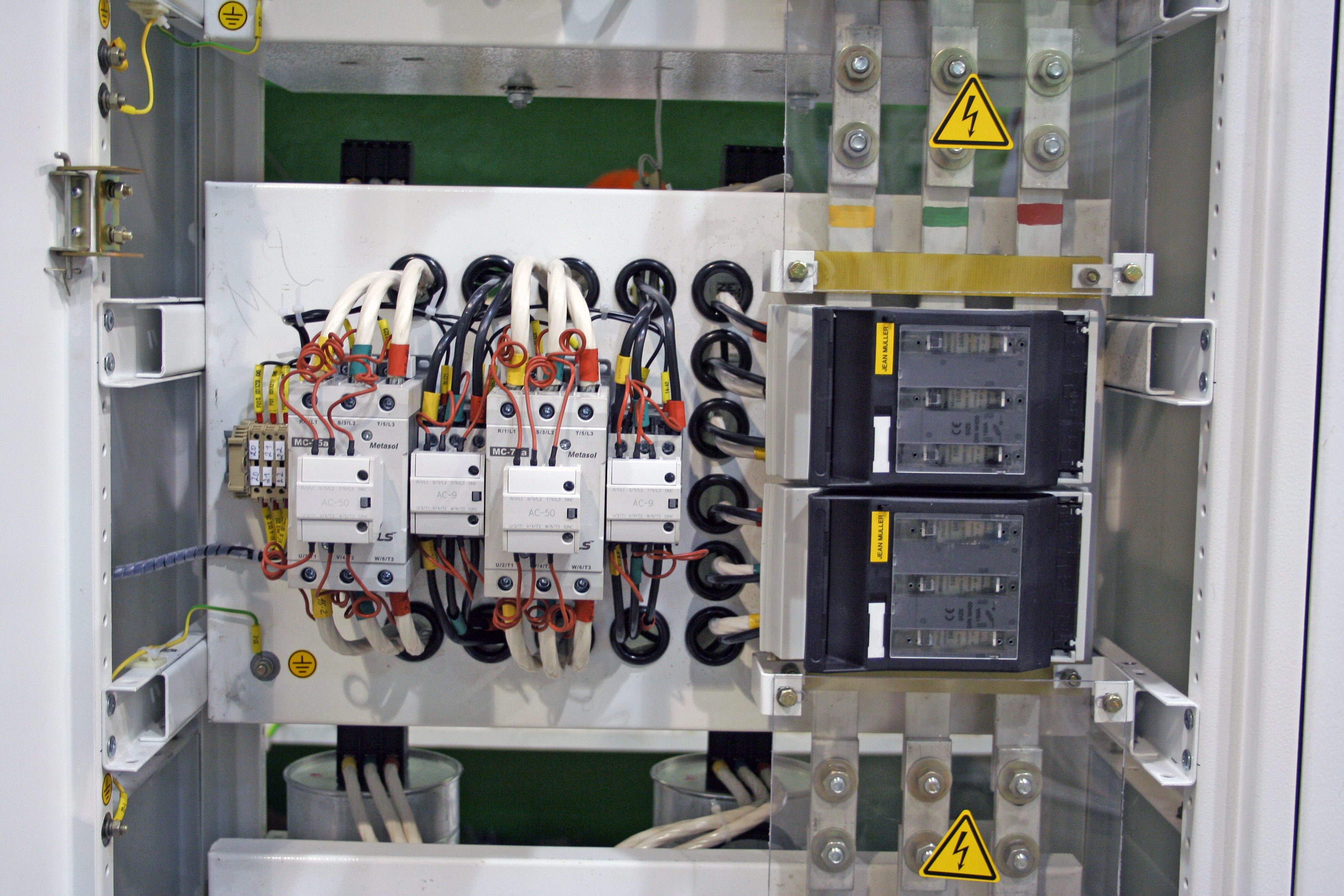

Автоматические КРМ способны быстро подстраиваться под изменяющуюся нагрузку, подключая или отключая ступени конденсаторов. Это особенно полезно при неравномерной работе оборудования.

5. Снижение штрафов за превышение реактивной мощности

Энергоснабжающие компании выставляют плату за превышение допустимого уровня реактивной энергии. КРМ позволяют избежать этих расходов.

Как выбрать КРМ на 0,4 кВ

Выбор установки зависит от:

• Объёма потребляемой реактивной мощности (определяется с помощью приборов учёта или анализа сети);
• Характера нагрузки (постоянная или переменная);
• Уровня гармоник в сети (влияющие на срок службы конденсаторов);
• Условий эксплуатации (температура, влажность, пыльность).

Также важно выбрать между релейным управлением (для более стабильных нагрузок) и тиристорным (для динамично меняющихся режимов).

Заключение

Наличие трансформатора 10/0,4 кВ не освобождает от необходимости устанавливать системы компенсации реактивной мощности на стороне 0,4 кВ. Такие установки позволяют снизить эксплуатационные расходы, улучшить качество электроснабжения и повысить надёжность оборудования. КРМ — это элемент современной системы управления энергией, который обеспечивает оптимальную работу всей низковольтной инфраструктуры объекта.
